이동식 크레인 수신호 (Crane Hand Signals)

개  요

크레인 수신호는 일반적으로 크레인 운전자를 지시하는 일반적인 수단으로 지역별로 조금씩 차이가 있다. 아래는 국제표준기구(ISO) 에서 제정한 일반적으로 통용되는 수신호이다.



2014년 ISO에서 16715 "Cranes — Hand signals used with cranes"을 제정하였으며, 우리나라도 ISO 16715를 참고하여 2016년에  KS B ISO 16715 "크레인 수신호"를 제정하였다.



아래는 ISO 16715에 나와 있는 크레인 수신호이며, 그림은 ASME B30.5-2018 "Mobile and Locomotive Cranes"를 참고하였다. 현장에서 이를 준수하여 수신호를 하면 되겠다.



수신호시 주의사항

• 크레인 등의 운전자에 대한 신호는 지명된 신호자 한 사람이 한다.
• 신호자는 신호뿐 아니라 줄걸이작업을 숙지함과 동시에 크레인 등의 정격하중, 이동범위, 운전 성능을 충분히 이해해야 한다.
• 크레인 운전자가 보기 쉽고 작업 상태를 잘 파악할 수 있게 안전한 장소에서 작업한다.
• 늘 정해진 신호법에 따라 명료하게 크레인 운전자에게 신호한다.
• 중량물은 늘 수직으로 인양한다. 비스듬히 인양해서는 안 된다.
• 중량물에 대한 줄걸이가 완전히 끝난 것을 확인하고 권상 신호를 한다.
• 신호수는 신호업무를 전담하여야 한다.(줄걸이작업 등 타 작업 병행 금지)
• 권상 시에 줄걸이용 와이어로프가 충분히 팽팽해지면 일단 정지하고, 줄걸이용 와이어로프 거는 방법이 안전한지 확인한 뒤 다시 권상신호를 한다.
• 중량물을 운반하는 방향, 내리는 위치를 크레인 운전자에게 명시하고 되도록 앞에서 신호를 한다.
• 권하 시에는 바닥면(받침목)에서 10~20cm 정도의 높이에서 일단 정지하고 안전하게 착상할 수 있는 것을 확인한 뒤 다시 미동 권하 신호를 한다.
• 줄걸이작업이 종료되면 훅을 2m 이상의 높이로 감아올리고 나서 줄걸이 작업자, 신호자, 크레인 운전자가 서로 줄걸이작업 완료를 확인한다.



반응형



수신호

멈춤 (보통 멈춤)
한 팔을 수평으로 뻗고서 손바닥은 바닥을 향하게 하고, 팔은 수평을 유지하며 앞뒤로 움직인다.

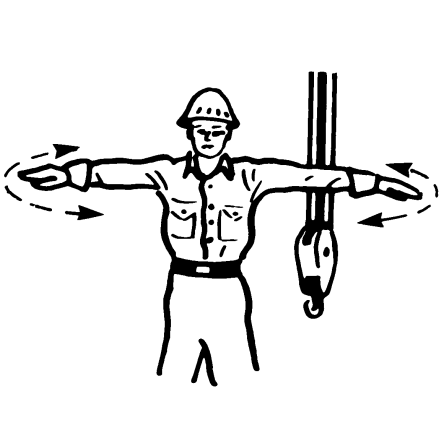

비상 멈춤 (긴급 멈춤)
두 팔을 수평으로 뻗고, 손바닥은 바닥을 향하게 하고, 팔은 수평을 유지하며 앞뒤로 움직인다.







작업 중지 (나의 지시 따름을 중지하시오)
양손을 신체 앞쪽 가슴 높이에서 모으고 움켜쥔다.





하물을 일정한 속도로 올리기
한 팔을 위로 올리고, 주먹을 쥔 상태에서 검지는 위쪽을 가리키며 팔뚝으로 작은 평면 원을 그린다.





하물을 일정한 속도로 내리기
한 팔을 몸과 거리를 두고서 아래로 내리고, 주먹을 쥔 상태에서 검지를 아래쪽으로 가리키며 팔뚝으로 작은 평면 원을 그린다.





메인 호이스트 사용하기
머리 위에 한 손을 두고, 다른 한 손은 몸 측면에 둔다. 이 신호 이후의 수신호는 메인 호이스트에만 적용한다. 하나 이상의 메인 호이스트가 존재 하는 경우, 신호수는 크레인 번호로 표시하거나 손가락을 가리킨다.





보조 호이스트 사용하기
한쪽 팔뚝을 수직으로 유지하며 주먹을 쥔다. 다른 한 손으로 팔꿈치를 움켜쥔다. 이 신호 이후의 수신호는 보조 호이스트에만 적용한다.





붐 올리기
한 팔을 수평으로 뻗고서 엄지 손가락을 위로 향하게 한다.





붐 내리기
한쪽 팔을 수평으로 뻗고서 엄지손가락을 아래로 향하게 한다.





천천히 올리기
한 손은 올리기 신호를 하고, 다른 한 손바닥은 신호를 하는 손 위에 올려놓은 후 움직이지 않는다.





천천히 내리기
한 손은 내리기 신호를 하고, 다른 한 손바닥은 신호를 하는 손 아래에 내려놓은 후 움직이지 않는다.





주행/선회 방향 표시
한 팔을 수평으로 뻗으며 손은 펴고, 손바닥은 아래로 향하게 하여 원하는 방향을 가리킨다.





붐 확장 또는 트롤리 확장
양손을 앞쪽으로 뻗고(주먹을 쥔 상태) 엄지손가락을 서로 반대방향으로 유지한다.





붐 축소 또는 트롤리 축소
양손을 앞쪽으로 뻗고(주먹을 쥔 상태) 엄지손가락을 마주 보는 방향으로 유지한다.
