Engineering/Electrical29

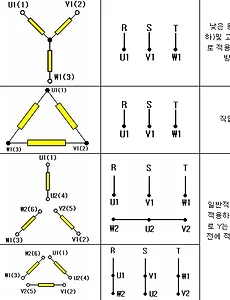

Direct On Line (D.O.L.), 직입기동 http://www.seanet.co.kr/cafe_ba/content.html?autono=1986&sea_name=&sea_value= 모터에 다이렉트로 전압을 인가하는 방법(D.O.L)에는 또 Y-기동법과 델타-기동법이 있습니다. Y결선법은 상전압이 선간전압의 루트 3분에 1배 정도입니다. 다시말하면 선간에는 440V가 인가된다고 하더라고 각 상에는 그보다 적은 전압이 걸린다는 의미입니다. 반면, 델타 기동법은 상전압이 선간전압과 같습니다. 즉, 초기 시동 전류는 Y-기동법이 델타 기동법에 비해 적다는 소리죠. 상기 두가지 기동법을 조합한 것이 Y-델타 기동법으로 중형 모터를 기동하는 방식으로 주로 많이 사용되었습니다. 초기에 Y-기동하여 초기 시동부하로 인한 과전류를 방지하고 어느정도 토크가 생기.. 2021. 7. 21.
End of curve power requirement (to determine motor rating) End of curve power requirement (to determine motor rating) http://www.cheresources.com/invision/topic/11994-standby-centrifugal-pump-driver-sizing/ 지금까지 모터 Rating은 API 610 (11th ed.)의 7.1.4 항목에 따라서만 결정되는 줄 알았다. 하지만 역시 이는 minimum requirement일 뿐이었다. 그동안 Vendor 견적에 표시된 파워가 과도하다고 생각했던 것은 판단 미스. 최근 진행중인 프로젝트의 FEED에 다음과 같은 언급이 있었다. "Motor rating of pumps shall cover end of curve power on pump performa.. 2014. 11. 28.
Power in AC Circuit & Power Factor Power in AC Circuit & Power Factor 회로이론 책에서 발췌 2014. 7. 8.
전기 성과물 (Electrical Deliverable) 1. Single Line Diagram 1) Single Line Diagram 정의 전기 시스템에 대한 계통을 단선으로 나타낸 도면 2) Single Line Diagram에서 주로 나타나는 전기 기기 - HV/LV Switchgear / MCC - Transformer, VSD, UPS - Protection Relay, Meter - Electrial Load (Motors, Heaters, Panels etc) 3) Single Line Diagram 작성을 위해 사전에 준비해야 할 사항 - Electrical Load List (Mech., I&C, HVAC, Arch) - Electrical System Calculation (Short Circuit, Load Flow, Voltage Dr.. 2013. 12. 13.
Motor 구동 방식 Motor 구동 방식 1) D.O.L (Direct On Line) - 3상일 경우 6개의 선 중 3개로 구동함. 초기 전류가 많이 들어가며 소형일 때 주로 사용합니다. - 직접 기동이라는 것은 실은 기동 방식이 아니고, 그냥 스위치를 넣고 돌리는 것입니다. 2) Y-△ - 모든 선을 모두 사용하며 대용량에 사용 (단자가 2개가 되어야함) - 주로 소용량 3상 모타(2 KW ㅡ6 KW정도)에 사용하며 값도 저렴함 3) Reactor : 대용량 사용 - 주로 중용량 3상 모터에(5KWㅡ12KW정도) 사용하며 중간 정도 비용 4) SMC (Soft Start ) : - 대용량일(200 ~ 300%) 경우 초기에 들어가는 전류를 감압해서 초기 기동시킴 5) 인버터기동/컨버터기동 - 대용량 모터에 사용하며, 소.. 2013. 12. 13.
Local Control Panel & Hand Switch Local Control Panel Local control panel이란 말 그대로, Local에서 기기를 조작할 수 있는 control panel을 말합니다. 흔히 줄여서 LCP라고 말하기도 하며, Control을 할 수 있다는 점에서 On/Off panel과 차이가 있습니다. 형상은 다음과 같이 생겼습니다 참고로 On / Off Panel (Hand Switch)는 다음과 같이 Local 조작은 없으며, On/Off만 할 수 있는 Panel을 의미합니다. 2013. 12. 13.
