Dry Gas Seal (드라이 가스 씰)

개요

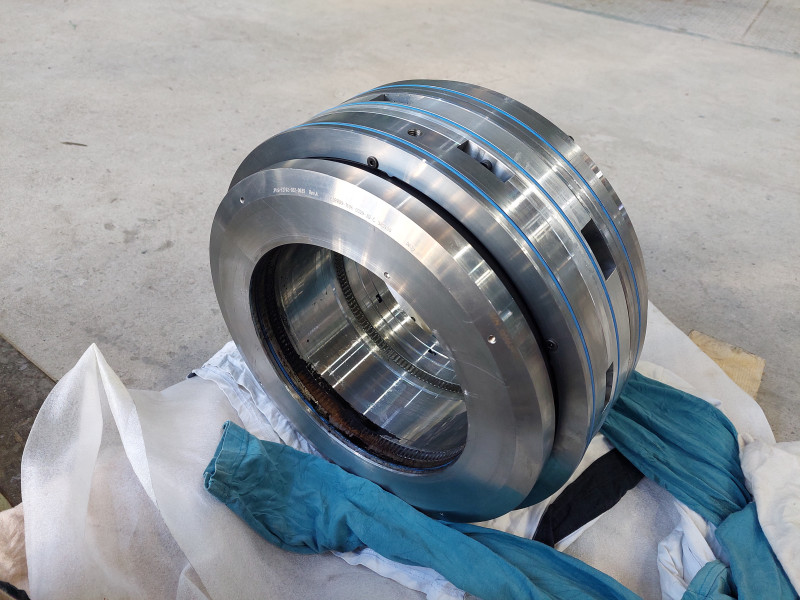

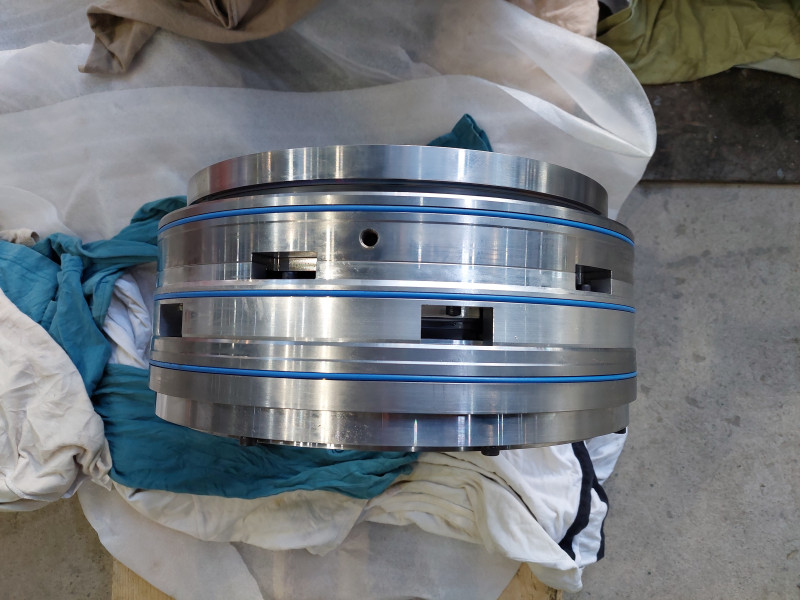

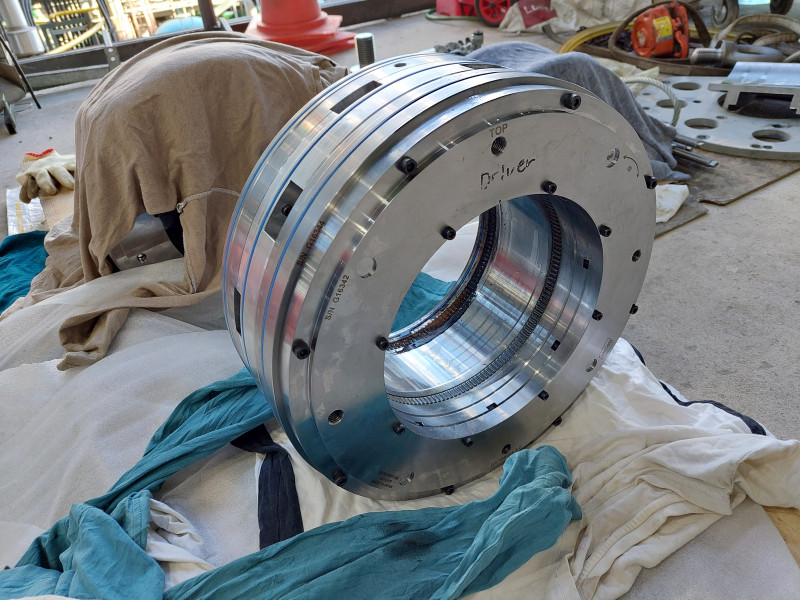

Gas Compressor (가스 압축기) 등에서 Process Gas의 누설 방지를 위해  Dry Gas Seal을 사용한다. Dry Gas Seal은 질소 등의 Dry Gas를 Seal Face에 공급하여 Sealing을 하게 된다. 보통 누설을 최대한 방지하기 위해 두 개의 Seal을 같은 방향으로 설치하는 Tandem Seal을 적용하고 있다. 또한 Dry Gas Seal은 비접촉식으로 Seal Oil 등의 오염으로 부터 안전하며, 장기간 운전 가능하여 정비 비용을 감소시킨다.

Dry Gas Seal의 상세한 내용은 2018년 초판 발행된 API 692 :Dry Gas Sealing Systems for Axial, Centrifugal, and Rotary Screw Compressors and Expanders"을 참고하기 바란다.



원리

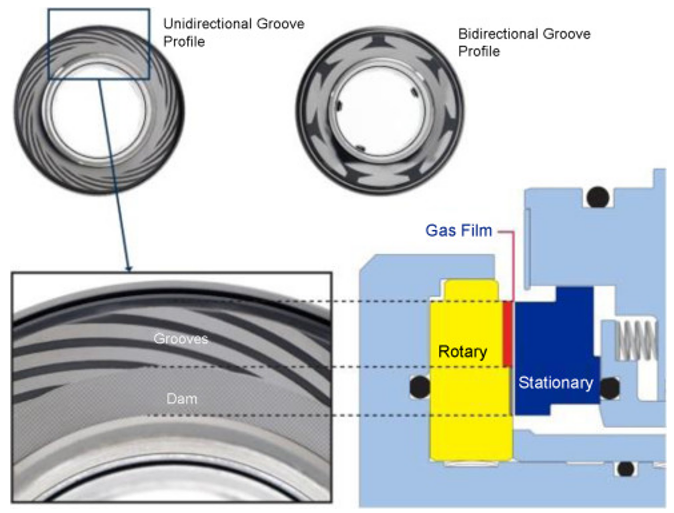

Dry Gas Seal Rotating Ring의 Seal Face는 고압의 Groove 부분과 저압의 Dam 부분으로 이루어져 있다. Groove와 Dam에 의해 회전 시 Rotating Seal Face에 Gas Film이 생기고, 두 면이 벌어져 매우 좁은 Sealing Gap이 형성된다. 이 Sealing Gap을 통해 Process Gas의 압력이 급격히 감소하여 누설량이 감소하게 된다.

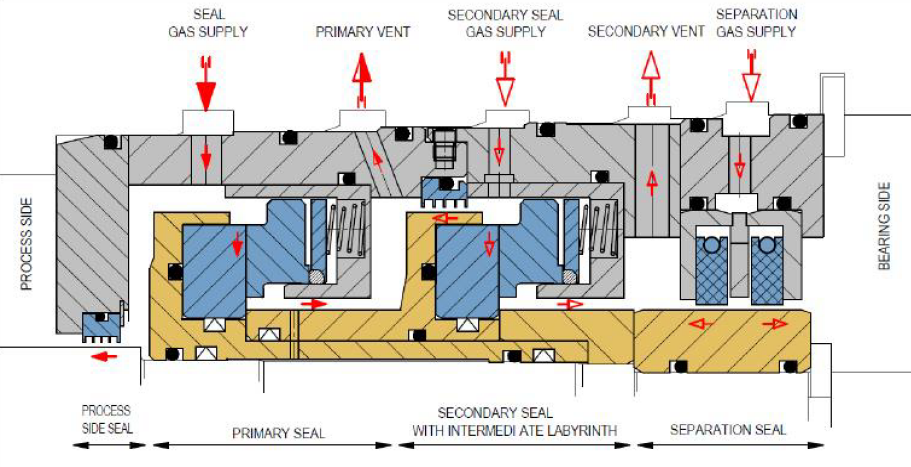

Tandem with Labyrinth Dry Gas Seal

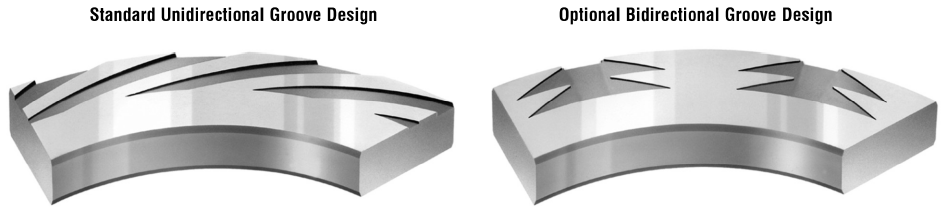

Dry Gas Seal의 Rotating Ring의 Seal Face는 고압의 Groove 형상은 회전방향에 따라 다르게 되어 있다.





Dry Gas Seal 각 부 명칭

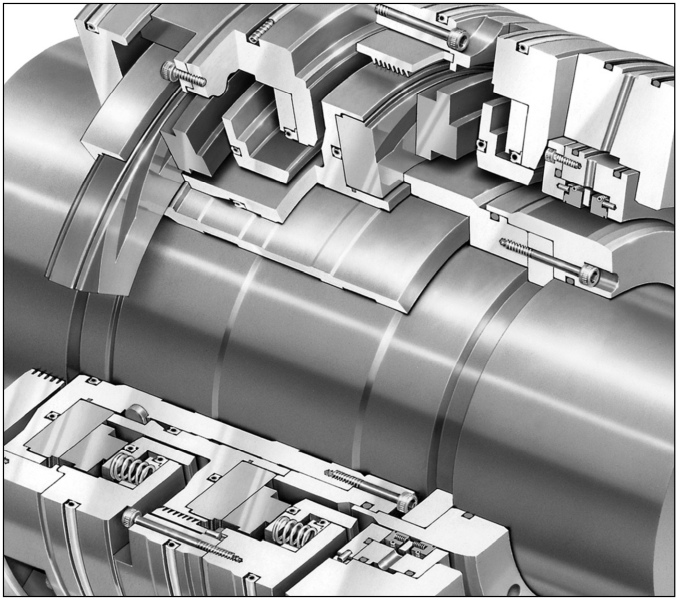

Type : T28AT (John Crane)



Seal Nomenclature fo the Tandem Seal, API 692 (2018)

1) Rotating Seal Face	10) Spacer Sleeve
2) Stationary Seal Face	11) Retaining Sleeve
3) Dynamic Sealing Element	12) Separation Seal Sleeve
4) Disk	13) Separation Seal
5) Spring	14) Separation Seal Housing
6) Retainer	15) Static Sealing Element
7) Housing	16) Centering Element
8) Shaft Sleeve	17) Rotating Thrust Element
9) Process Side Seal	18) Stationary Thrust Element
