SUS630 (ASTM A564) 석출경화강

Shin Nippon Machinery 등에서 Pump Shaft 재질로 사용하는 SUS630, STS630, 17-4PH, UNS17400, 1.4542에 대해서 알아보자. Pumping Temperature는 약 -30deg.C로 저온에서 사용하였다.

백성은, 노경호, 박진용, 조용주, 김정한, 2018, "Direct energy deposition 공정으로 제조된 SUS630 스테인리스강 적층조형체의 경도 및 미세조직 연구", J. Korean Powder Metall. Inst., Vol. 25, No. 3, 220-225

SUS630은 마르텐사이트계 석출경화형 스테인리스 강으로서 매우 우수한 강도와 내식성을 보인다. SUS630의 석출경화는 1020~1060 deg.C 에서 급냉 (용체화 열처리) 후 482~760 deg.C 사이에서 1~4 시간 시효처리를 하고 공냉하는 방법으로 이루어지는데 1회만 하면 재료의 특성이 충분히 향상되므로 단일 열처리 마르텐사이트 강이라고도 한다.





주로 사용하는 Austenitic Grades의 STS304 대비 항복강도가 3.5배 이상으로 강도가 우수하고 미세화 된 강재 조직을 가지며 응력 부식 균열에 저항성이 높다.

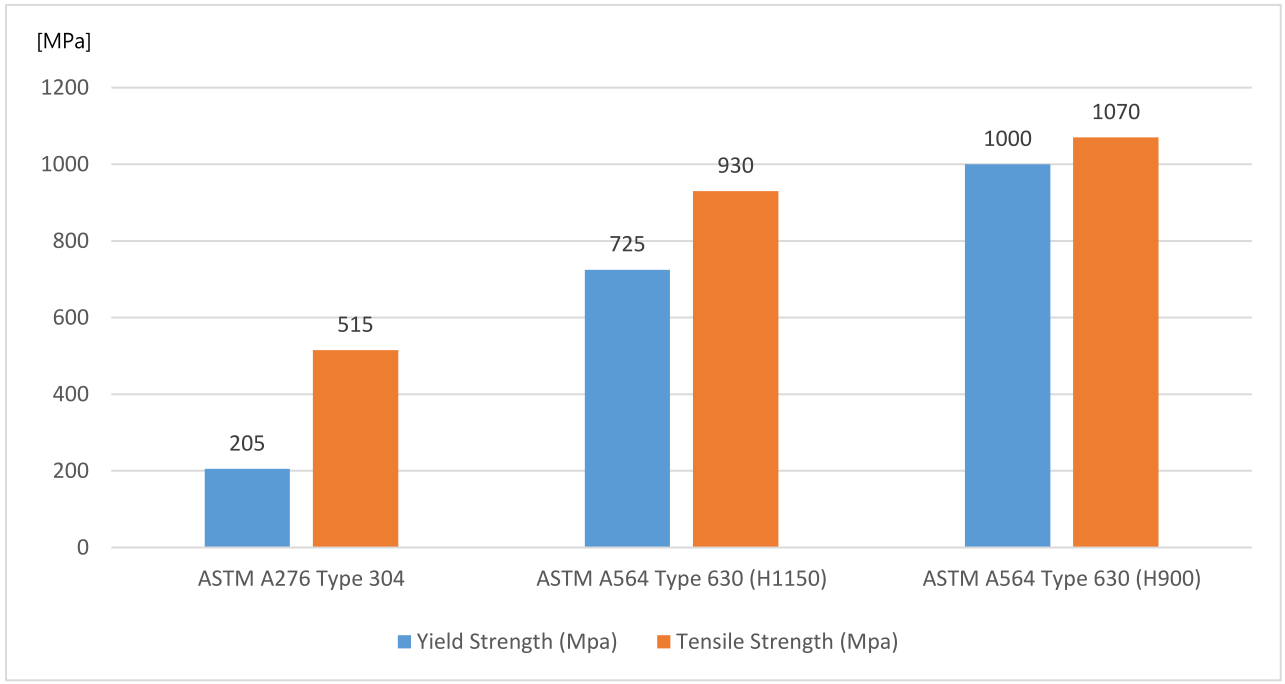

Comparison of Strength of STS304 and STS630

백성은, 노경호, 박진용, 조용주, 김정한, 2018, "Direct energy deposition 공정으로 제조된 SUS630 스테인리스강 적층조형체의 경도 및 미세조직 연구", J. Korean Powder Metall. Inst., Vol. 25, No. 3, 220-225

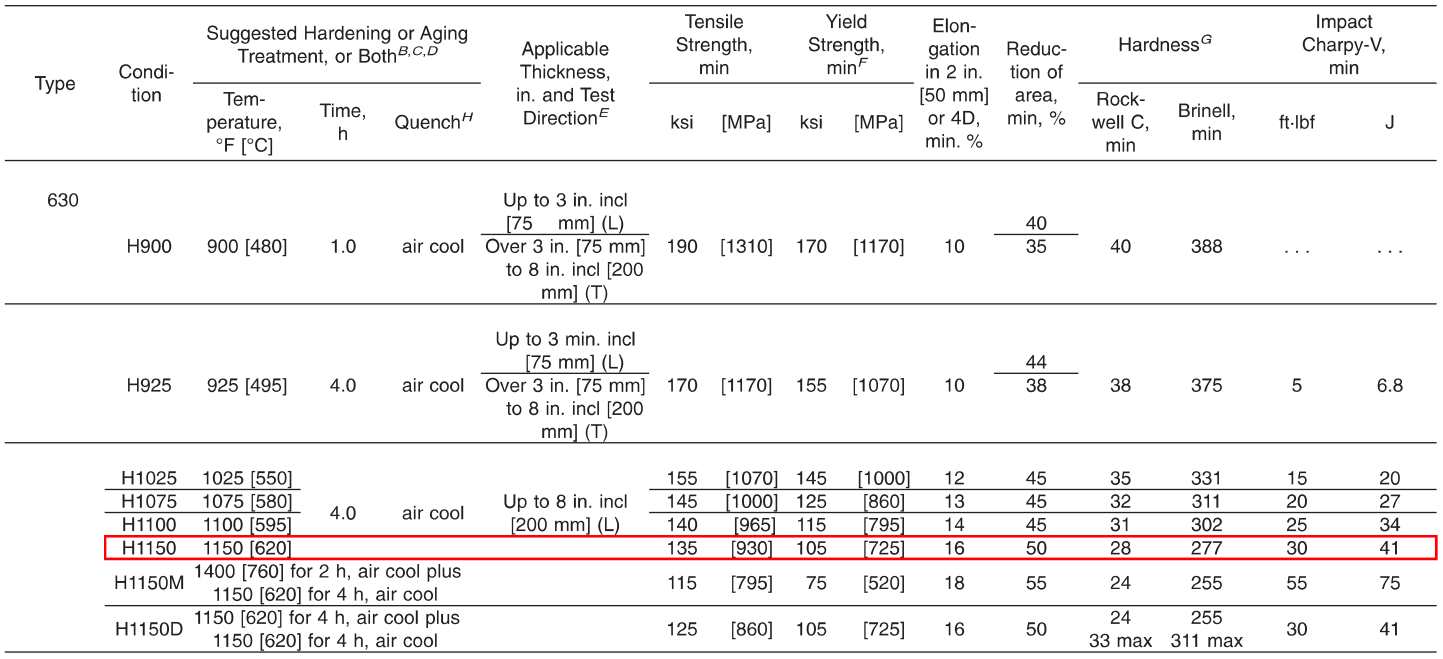

ASTM A564/A564M − 13 Standard Specification for Hot-Rolled and Cold-Finished Age-Hardening Stainless Steel Bars and Shapes

ASTM A276 − 13a Standard Specification for Stainless Steel Bars and Shapes
